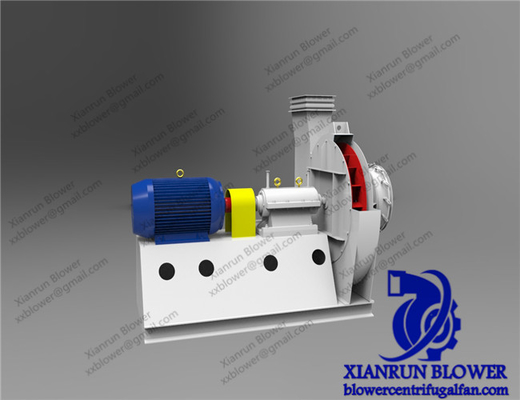

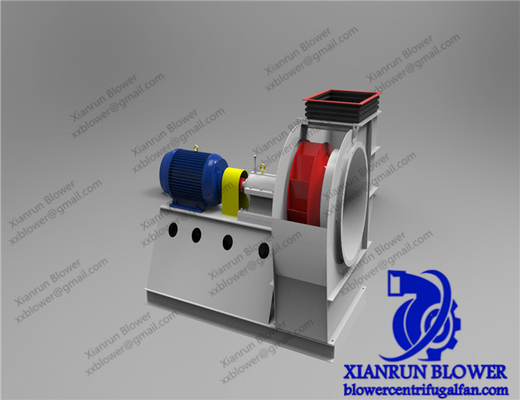

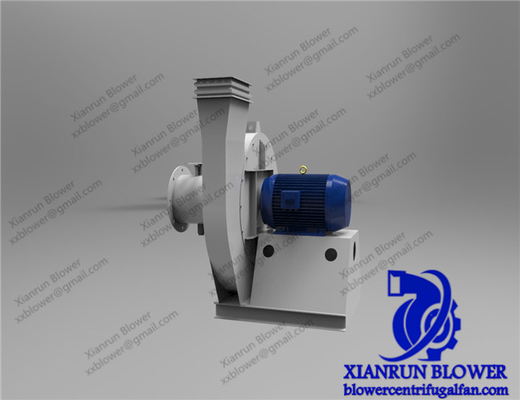

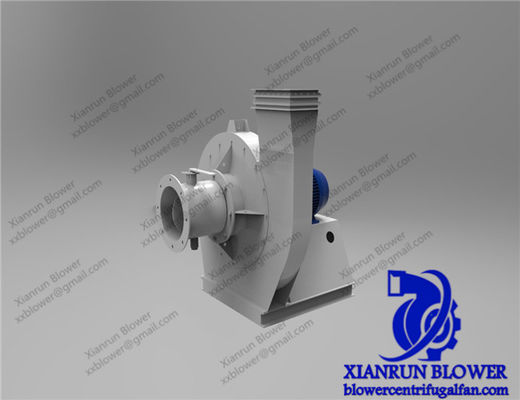

High Speed 9-19 9-26 Series High Pressure Centrifugal Blower Untuk Ventilasi Industri Dan Transportasi Udara

High Speed and 9-19 9-26 Series High Pressure Centrifugal Blower untuk ventilasi industri dan transportasi udara

1Karakteristik dan aplikasi:

9-19, seri 9-26 kipas sentrifugal tekanan tinggi, umumnya digunakan untuk memalsukan tungku dan tekanan tinggi ventilasi paksa, dan banyak digunakan untuk mengangkut udara dan pembakaran non-spontan lainnya,tidak berbahaya bagi tubuh manusiaKaroseri tidak mengandung zat kental, debu dan partikel keras yang terkandung tidak boleh melebihi 150mg/m3, dan suhu gas tidak boleh melebihi 80°C.

2- Jenis.

Seri 9-19 dan 9-26 kipas sentrifugal tekanan tinggi adalah tipe sedotan tunggal, dengan 13 nomor mesin: NO.4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16.

9-19, seri 9-26 kipas sentrifugal tekanan tinggi dapat dibuat dari putaran kanan dan putaran kiri dari dua jenis, dari sisi motor, rotasi impeller searah jarum jam disebut kipas kanan,ditandai dengan "kanan"; Penggerak berputar melawan arah jarum jam untuk memanggil siklon kiri, yang ditandai dengan "kiri".

Posisi outlet kipas, yang ditandai dengan sudut outlet kipas. "kiri" dan "kanan" dapat dibuat menjadi 6 sudut 0°, 45°, 90°, 135°, 180° dan 225°.(Tunjukkan arah rotasi dan sudut keluar saat memesan), sudut khusus perlu disesuaikan).

Mode drive kipas adalah A (4#-6.3#) dan D (7.1#-16#).

3Struktur.

6.3# berikut terutama terdiri dari impeller, casing, inlet udara dan bagian lain dari distribusi motor langsung, 7.1# di atas memiliki bagian di atas selain bagian transmisi.

• Impeller: pisau tipe lentur ke depan diadopsi, dan kecepatan perkeliling maksimum tepi luar diffuser impeller tidak lebih dari 140m/s.Setelah cetakan impeller dengan koreksi keseimbangan dinamis dan statis, kinerja udara yang sangat baik, efisiensi tinggi, operasi yang stabil dan andal.
• Casing: terbuat dari las pelat baja karbon.
• Inlet udara: Inlet udara terbuat dari struktur keseluruhan yang terjalin lancar, yang dipasang pada pelat penutup depan dengan baut.
• Grup transmisi: bagian transmisi terdiri dari spindle, kotak bantalan, kopling, dll. Spindle terbuat dari baja berkualitas tinggi;Seluruh struktur kotak bantalan mengadopsi bantalan bola dan dilumasi dengan minyak mekanik.

4Memesan instruksi.

Saat memesan, nomor mesin, kecepatan, volume udara, tekanan udara, sudut outlet, arah rotasi dan spesifikasi model motor kipas harus dinyatakan.

KFitur

• Diameter impeller: 80 ~ 3500 mm
• Kecepatan poros utama: 760 ~ 2900 rpm
• Rentang tekanan: 9000 ~ 25425 Pa
• Rentang aliran: 3297 ~ 43305 m3/h
• Suhu udara: 20 ~ 1000 derajat Celcius

• Bahan: besi cor, baja karbon, baja tahan karat.

• Efisiensi: 70%-90%
