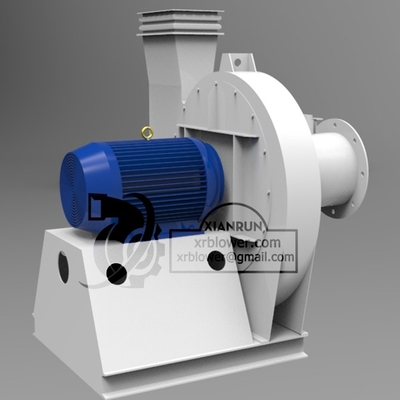

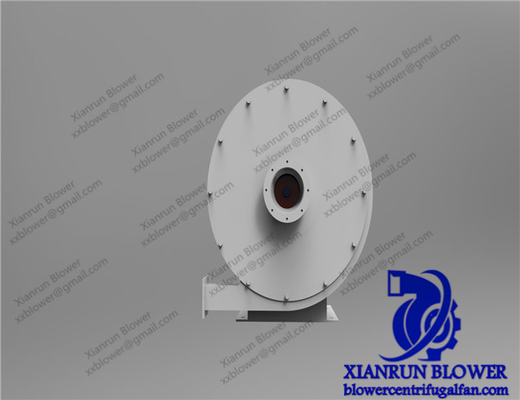

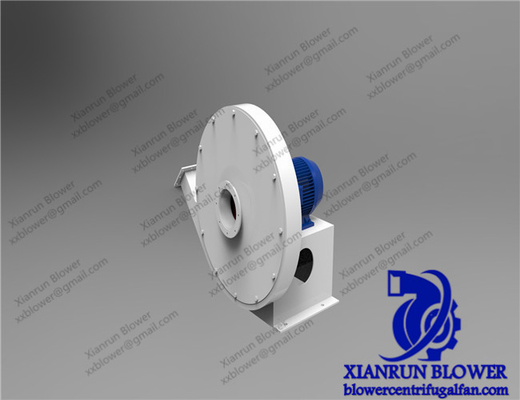

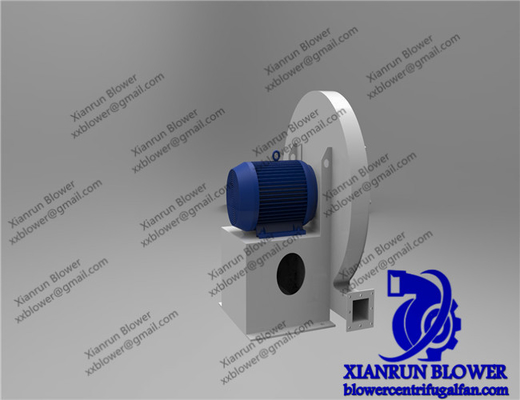

9-19, 9-26 seri kipas sentrifugal tekanan tinggi kecepatan tinggi kipas sentrifugal in-line motor langsung

9-19, 9-26 seri kipas sentrifugal tekanan tinggi kecepatan tinggi kipas sentrifugal in-line motor langsung

Bentuk struktural:

Kipas sentrifugal bertekanan tinggi bertipe single suction, dan memiliki 13 nomor mesin (Na) : 4.4, 5.5, 5.6, 6.3, 7.1, 8.9, 10,11.2, 12.5, 14,16.

Itukipas sentrifugal in-linedapat dibuat menjadi dua bentuk: rotasi kanan dan kiri.Dari sisi motor, jika impeler berputar searah jarum jam, disebut kipas tangan kanan, dilambangkan dengan "kanan";Rotasi berlawanan arah jarum jam disebut siklon kiri, dilambangkan dengan "kiri".

Posisi outlet kipas ditunjukkan oleh sudut outlet casing.Sudut "kiri" dan "kanan" dapat dibuat menjadi 6 sudut yaitu 0°, 45°, 90°, 135°, 180° dan 225°.

Mode transmisi kipas adalah tipe A (No.4~No.6.3) dan tipe D (No.7.1 ~No.16)

Struktur keseluruhan:

No.4-~No.6.3 terutama terdiri dari impeller, casing, saluran masuk udara, penyangga, dll. No.7.1 ~ No.16 terutama terdiri dari impeller, casing, saluran masuk udara, bagian transmisi, dll.

① Impeller: Ada 12 bilah kipas pada model 9-19 dan 16 bilah kipas pada model 9-26, yang semuanya merupakan bilah tekuk ke depan.Kecepatan keliling tertinggi dari tepi luar diffuser impeller tidak boleh melebihi 140m/s.Setelah impeller terbentuk, keseimbangan statis dan dinamis diperbaiki, sehingga operasinya stabil.

② Sasis.Pelat baja biasa dilas ke seluruh cangkang koklea.

③ Saluran masuk udara.Itu dibuat menjadi struktur keseluruhan bentuk aliran pengumpul dan dipasang pada kelompok pelat penutup depan dengan baut.

④ Bagian transmisi.Ini terdiri dari spindle, kotak bantalan, kopling dan sebagainya.Spindel terbuat dari baja berkualitas tinggi.Struktur keseluruhan kotak bantalan terbuat dari bantalan bola dan dilumasi dengan pelumas bantalan.

Key Fitur

• Diameter impeler: 80 ~ 3500 mm
• Kecepatan mainshaft: 760~2900 rpm
• Rentang tekanan: 9000~25425 Pa
• Rentang aliran: 3297~43305 m3/jam
• Suhu Udara: 20 ~ 1000 derajat Celcius

• Bahan: Besi Cor, Baja Karbon, Baja Tahan Karat.

• Efisiensi: 70%-90%
