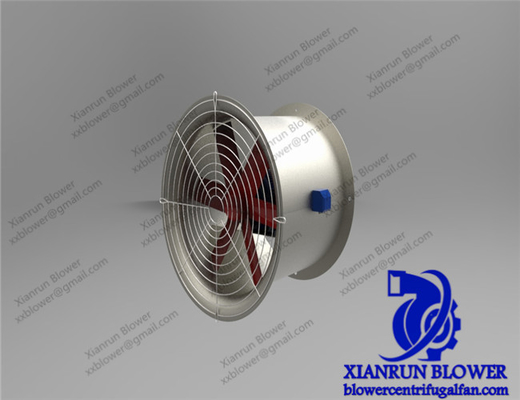

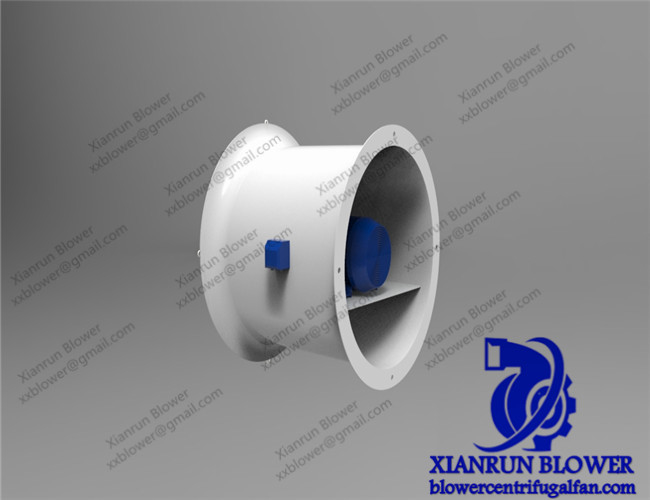

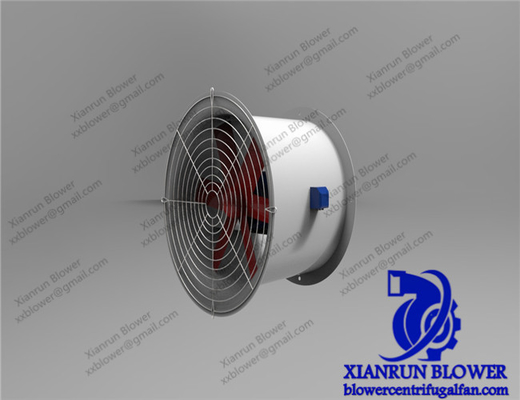

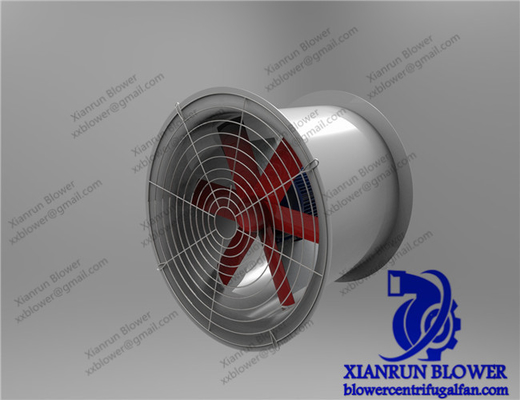

Pengumpulan debu Kipas Aksial Industri Free Standing Axial Flow Exhaust Fan

Kipas Knalpot Aksial Kebisingan Rendah Efisiensi Tinggi Kipas Saluran Aksial Industri Kipas Aliran Aksial

Impeller untuk axial exhaust fan adalah salah satu komponen utama dari axial flow fan.Gas dapat memperoleh energi melalui rotasi impeller, dan kemudian meninggalkan impeller untuk gerakan aksial garis spiral.
Itukipas aksial industriimpeller terdiri dari pisau bergerak, hub, tangkai daun, bantalan dan palu keseimbangan berat.
Banyak bilah dari airfoil yang sama disusun menjadi sekelompok bilah dengan jarak yang sama satu sama lain, yang disebut kaskade.Kipas aliran aksial dilengkapi dengan bilah pada hub untuk membentuk kaskade cincin.Ketinggian aliran melalui bagian bilah kipas aliran aksial lebih besar dari pada ventilator, yang dapat memastikan bahwa volume asap kipas angin yang diinduksi lebih besar daripada volume suplai udara.
Bilah rotor kipas aliran aksial diputar.Seluruh bilah dipelintir ke Sudut tertentu di sepanjang arah radial, dan lebar serta ketebalan bilah secara bertahap dikurangi sepanjang arah rentang sayap bilah.Kami telah menyatakan sebelumnya bahwa untuk membuat kepala energi yang dihasilkan oleh semua bagian bilah kipas dengan jari-jari yang berbeda sama, yaitu putaran kecepatan pada semua bagian adalah sama.Oleh karena itu, radius blade di dekat hub kecil, jarak grid juga kecil, dan kecepatan keliling juga berkurang.Untuk membuat putaran kecepatan sama dengan bagian atas blade, itu pasti akan meningkatkan Sudut pemasangan akar blade dan panjang chord blade, sehingga bilah dibuat menjadi bentuk yang dipelintir secara spasial.Tentu saja, lebar dan ketebalan bilah di sepanjang arah lebar sayap berkurang, yang juga dapat mengurangi gaya sentrifugal yang dihasilkan oleh bilah, jangan membuat tangkai daun dan gaya dorong dorong terlalu besar, dan memastikan kekuatan bilah.
Bilah kipas aksial terbuat dari bentuk bengkok, efisiensinya juga lebih tinggi, lebih sedikit kehilangan.Karena impeller berputar, kecepatan ujung lebih besar dari keliling hub dan kecepatan periferal tekanan angin besar, kecepatan periferal kecil dari tekanan angin, sehingga di blade runner sepanjang blade aliran energi radial tidak sama, sehingga dihasilkan dari ujung ke aliran bagian akar bilah, membentuk kehilangan energi pusaran aksial.Dan membuat bilah menjadi bentuk bengkok, sudut pemasangan bilah akar bilah lebih besar, maka tekanan angin dapat ditingkatkan;Sebaliknya, sudu pada sudut pemasangan sudu lebih kecil, tekanan angin dapat dikurangi.Sudut pemasangan blade pada akar blade lebih besar, tetapi kecepatan keliling lebih kecil.Sudut pemasangan blade di ujung blade lebih kecil, tetapi kecepatan keliling lebih besar.Kedua faktor ini saling membatasi, sehingga tekanan angin yang dihasilkan pada ujung sudu dan akar sudu hampir sama, dan pusaran aksial dapat dihindari.
Permukaan sudu gerak kipas aksial harus halus, yang dapat mengurangi kehilangan gesekan aliran udara dan kehilangan pemisahan yang disebabkan oleh aliran dari permukaan airfoil.Akar bilah dibaut ke tangkai daun, dan bilah serta tangkai daun ditempatkan ke dalam lubang melingkar di hub, dan kemudian dilengkapi dengan blok penyeimbang, bantalan penopang, bantalan pemandu, cincin pengaman, pelat pengaman, dan batang penyetel.Bantalan pendukung dari sudu-sudu penggerak aliran aksial dikenai gaya sentrifugal yang dihasilkan oleh sudu-sudu dan tangkai daun yang bergerak.Bantalan pemandu pada bilah yang bergerak, karena bilah yang bergerak dan tangkai daun lebih panjang, bantalan pemandu harus memastikan bahwa pusatnya tidak miring, dan bantalan pemandu juga dapat menahan gaya sentrifugal tertentu.Agar bilah yang bergerak dapat berputar secara fleksibel saat menyesuaikan, pandu bantalan dan penyangga.Bantalan terbuat dari bantalan bola dengan gesekan rendah.
Tangkai daun dari setiap bilah bergerak dilengkapi dengan blok pemberat keseimbangan, dan garis tengah blok pemberat keseimbangan hampir tegak lurus terhadap bidang airfoil dari bilah yang bergerak.Fungsinya dapat menyeimbangkan besar momen penutupan yang dihasilkan oleh sudu yang bergerak, sehingga sudu yang bergerak juga dapat bergerak dengan cepat saat berputar.
Untuk memastikan penyegelan dan pelumasan, pelumas disuntikkan di bantalan pemandu dan bantalan pendukung, dan gemuk juga diisi di celah antara tangkai daun dan hub.
Celah radial antara bilah yang bergerak dan cangkang harus kurang dari 3mm.Celah ini tidak boleh terlalu besar, jika tidak maka akan menyebabkan kehilangan kebocoran udara yang besar dan mengurangi efisiensi kipas.
Untuk memastikan keseimbangan dinamis seluruh impeller, saat mengganti blade, berat blade yang sama dapat ditempatkan dalam posisi simetris, dan periksa keseimbangan.
Rumah pisau bergerak adalah rumah baja yang dilas, dan lubang inspeksi disediakan pada rumahan, yang dapat memeriksa, melepas, dan memasang bilah bergerak.Bagian atas penutup kipas dapat dilepas untuk memuat dan menurunkan impeller dengan cepat.
